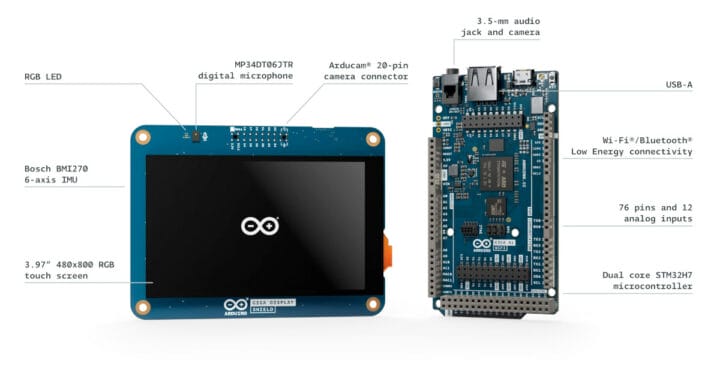

Arduino GIGA Display Shield — це 3,97-дюймовий сенсорний RGB-дисплей, розроблений для плати Arduino GIGA R1 WiFi, представленої кілька місяців тому, з двоядерним мікроконтролером STM32H7 Cortex-M7/M4 і модулем Murata 1DX для підключення WiFi 4 і Bluetooth 5.1. .
Окрім сенсорного дисплея 800×480, новий щит пропонує деякі інші функції, такі як цифровий мікрофон MP34DT06JTR, шестиосьовий IMU Bosch BMI270, 20-контактний роз’єм камери Arducam і світлодіод RGB.
Технічні характеристики Arduino GIGA Display Shield (ASX00039):
- Дисплей – 3,97-дюймовий сенсорний дисплей з роздільною здатністю 800×480 (модель: KD040WVFID026-01-C025A), 16,7 мільйона кольорів, 5-точковий дотик, підключення через I2C
- I/F камери – 20-контактні роз’єми камери ArduCam
- Датчики
- Bosch SensorTech BMI270 6-осьовий IMU з 16-бітним триосьовим гіроскопом і 16-бітним триосьовим акселерометром
- STMicro MP34DT06JTR MEMS мікрофон
- Різне -1x RGB LED (I2C)
- Напруга живлення – 3.3В
- Розміри – 106х80 мм
Новий щит можна встановити на плату GIGA R1 WiFi без проводів за допомогою наскрізних отворів у нижній частині плати Arduino, як показано в короткому відео, вбудованому нижче. Він дає змогу створювати інтерфейси HMI, кишенькові пристрої або інформаційні панелі, якими можна керувати, як смартфоном, за допомогою графічних бібліотек, таких як LVGL, GFX і ArduinoGraphics.
Мікроконтролер STM32H7 поставляється з графічним апаратним прискорювачем Chrom-ART, який допомагає розробникам створювати інтерфейс користувача з плавною анімацією. Додаткову інформацію про дисплей і кілька посібників для початку можна знайти в документації.
Arduino GIGA Display Shield продається за 60 євро або $63,30 у магазині Arduino. Якщо у вас ще немає плати Arduino GIGA R1 WiFi, вам потрібно буде придбати її за 68,70 євро або 72,82 долара, тому повний комплект коштуватиме близько 140 доларів.
