Протокол G.703
Интерфейс G.703 (ITU-T Recommendation G.703.Physical/Electrical Characteristics of Hierarchical Digital Interfaces. 1972 last amended in 1991) был разработан в 1972 году и базируется на стандартах G.702, G.704 и I.430 и обслуживает сети с иерархией PDH и SDH. Первоначально он разрабатывался для систем с импульсно-кодовой модуляцией. G.703 может работать на скоростях передачи данных 64 Кбит/с, 1544, 6312, 32064 и 44736 Кбит/с (PDH, американская версия), 2048, 8448, 34368, 139264 Кбит/с (европейская версия). Предусматривается работа и при 155,52 Мбит/с. В качестве физического канала передачи может использоваться скрученная пара (Z=100-120 Ом) или коаксиальный кабель (75 Ом), амплитуда импульса 1-3В.
При скорости 64 Кбит/с через интерфейс передается три типа сигналов: информационный (64 Кбит/с) и два синхронизирующих тактовых 64 Кбит/с и 8 Кбит/с. Стандарт предусматривает 3 вида взаимодействия терминального оборудования: однонаправленный (codirectional; рис.1), разнонаправленный (рис.2) и с центральным тактовым генератором (рис.3).

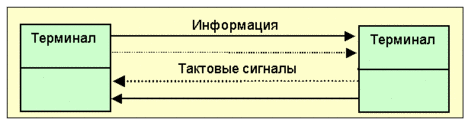

рис.1 Однонаправленная передача информации и тактовых сигналов

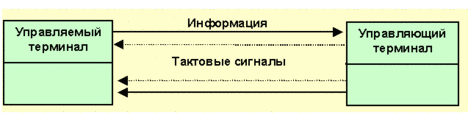

рис.2 Разнонаправленная передача информации и тактового сигнала для 64 Кбит/с
Во втором варианте терминалы неравноправны – один из них управляющий, другой – управляемый. Тактовые сигналы идут в этом случае только от управляющего терминала.

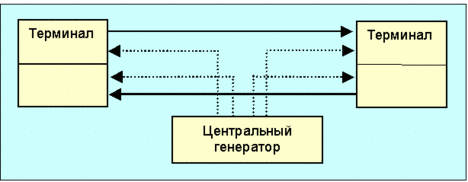

рис.3 Интерфейс с центральным тактовым генератором для 64 кбит/с
Частота синхронизирующих сигналов может быть меньше скорости передачи данных в 2, 4 и 8 раз. Тип кода зависит от скорости передачи и типа аппаратного интерфейса.
Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru
