В Интернет используется много различных типов пакетов, но один из основных – IP-пакет (RFC-791), именно он вкладывается в кадр Ethernet и именно в него вкладываются пакеты UDP, TCP. IP-протокол предлагает ненадежную транспортную среду. Ненадежную в том смысле, что не существует гарантии благополучной доставки IP-дейтаграммы.
Алгоритм доставки в рамках данного протокола предельно прост: при ошибке дейтаграмма выбрасывается, а отправителю посылается соответствующее ICMP-сообщение (или не посылается ничего). Обеспечение же надежности возлагается на более высокий уровень (UDP или TCP). Формат IP-пакетов показан на рисунке 4.4.1.1.

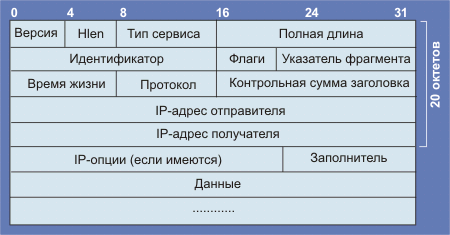

Рис. 4.4.1.1. Формат дейтаграммы Интернет
Поле версия характеризует версию IP-протокола (например, 4 или 6). Формат пакета определяется программой и, вообще говоря, может быть разным для разных значений поля версия. Только размер и положение этого поля незыблемы. Поэтому в случае изменений длины IP-адреса слишком тяжелых последствий это не вызовет. Понятно также, что значение поля версия во избежании непредсказуемых последствий должно контролироваться программой. HLEN – длина заголовка, измеряемая в 32-разрядных словах, обычно заголовок содержит 20 октетов (HLEN=5, без опций и заполнителя). Поле полная длина определяет полную длину IP-дейтаграммы (до 65535 октетов), включая заголовок и данные. Одно-октетное поле тип сервиса (TOS – type of service) характеризует то, как должна обрабатываться дейтаграмма. Это поле делится на 6 субполей:
Субполе Приоритет предоставляет возможность присвоить код приоритета каждой дейтаграмме. Значения приоритетов приведены в таблице (в настоящее время это поле не используется).
0 Обычный уровень
1 Приоритетный
2 Немедленный
3 Срочный
4 Экстренный
5 ceitic/ecp
6 Межсетевое управление
7 Сетевое управление
Формат поля TOS определен в документе RFC-1349. Биты C, D, T и R характеризуют пожелание относительно способа доставки дейтаграммы. Так D=1 требует минимальной задержки, T=1 – высокую пропускную способность, R=1 – высокую надежность, а C=1 – низкую стоимость. TOS играет важную роль в маршрутизации пакетов. Интернет не гарантирует запрашиваемый TOS, но многие маршрутизаторы учитывают эти запросы при выборе маршрута (протоколы OSPF и IGRP). В таблице 4.4.1.1 приведены рекомендуемые значения TOS.
Табл. 4.4.1.1. Значения TOS для разных протоколов
| Процедура | Минимал. задержка | Максим. пропускная способность | Максим. надежность | Минимал. стоимость | Код TOS |
|
FTP управление FTP данные |
|||||
| 1 | 0 | 0 | 0 | 0x10 | |
| 0 | 1 | 0 | 0 | 0x08 | |
| TFTP | 1 | 0 | 0 | 0 | 0x10 |
| DNS
UDP TCP |
1 | 0 | 0 | 0 | |
| 0 | 0 | 0 | 0 | 0x10 | |
| 0 | 0 | 0 | 0 | 0x00 | |
| telnet | 1 | 0 | 0 | 0 | 0x10 |
| ICMP | 0 | 0 | 0 | 0 | 0x00 |
| IGP | 0 | 0 | 1 | 0 | 0x04 |
|
SMTP управление SMTP данные |
|||||
| 1 | 0 | 0 | 0 | 0x10 | |
| 0 | 1 | 0 | 0 | 0x08 | |
| SNMP | 0 | 0 | 1 | 0 | 0x04 |
| NNTP | 0 | 0 | 0 | 1 | 0x02 |
Только один бит из четырех в TOS может принимать значение 1. Значения по умолчанию равны нулю. Большинство из рекомендаций самоочевидны. Так при telnet наибольшую важность имеет время отклика, а для SNMP (управление сетью) – надежность.
До середины 90-х годов поле TOS в большинстве реализаций игнорировалось. Но после начала разработок средств обеспечения качества обслуживания (QoS) внимание к этому возрасло. Появилось предложение замены поля TOS на поле DSCP (Differenciated Services Code Point), которое также имеет 8 бит (см. RFC-2474). Смотри рис. 4.4.1.1a. Биты CU пока не определены. Иногда это поле называется байтом DS (Differentiated Services).
Рис. 4.4.1.1a. Формат поля DSCP.
Биты DS0-DS5 определяют селектор класса. Значения этого кода представлены в таблице ниже. Стандартным значением DSCP по умолчанию является 000000.
| Селектор класса | DSCP |
| Приоритет 1 | 001000 |
| Приоритет 2 | 010000 |
| Приоритет 3 | 011000 |
| Приоритет 4 | 100000 |
| Приоритет 5 | 101000 |
| Приоритет 6 | 110000 |
| Приоритет 7 | 111000 |
На базе DSCP разработана технология “пошагового поведения” PHB (per Hop Behavior). В рамках этой политики определяются коды DSCP внутри классов. Например, для политики немедленной переадресации EF рекомендуемое значение DSCP=101110. Эта политика соответствует наиболее высокому уровню обслуживания.
Маршрут транспортировки IP-дейтаграммы нельзя знать заранее, это связано с поэтапным (по-шаговом) принятием решения о пути каждого пакета. Это свойство маршрутизации обусловлено тем, что IP является протоколом передачи данных без установления соединения.
Поля идентификатор, флаги (3 бита) и указатель фрагмента (fragment offset) управляют процессом фрагментации и последующей “сборки” дейтаграммы. Идентификатор представляет собой уникальный код дейтаграммы, позволяющий идентифицировать принадлежность фрагментов и исключить ошибки при “сборке” дейтаграмм. Бит 0 поля флаги является резервным, бит 1 служит для управления фрагментацией пакетов (0 – фрагментация разрешена; 1 – запрещена), бит 2 определяет, является ли данный фрагмент последним (0 – последний фрагмент; 1 – следует ожидать продолжения). Поле время жизни (TTL – time to live) задает время жизни дейтаграммы в секундах, т.е. предельно допустимое время пребывания дейтаграммы в системе. При каждой обработке дейтаграммы, например в маршрутизаторе, это время уменьшается в соответствии со временем пребывания в данном устройстве или согласно протоколу обработки. Если TTL=0, дейтаграмма из системы удаляется. Во многих реализациях TTL измеряется в числе шагов, в этом случае каждый маршрутизатор выполняет операцию TTL=TTL-1. TTL помогает предотвратить зацикливание пакетов. Поле протокол аналогично полю тип в Ethernet-кадре и определяет структуру поля данные (см. табл. 4.4.1.2).
Поле контрольная сумма заголовка вычисляется с использованием операций сложения 16-разрядных слов заголовка по модулю 1. Сама контрольная сумма является дополнением по модулю один полученного результата сложения. Обратите внимание, здесь осуществляется контрольное суммирование заголовка, а не всей дейтаграммы. Поле опции не обязательно присутствует в каждой дейтаграмме. Размер поля опции зависит от того, какие опции применены. Если используется несколько опций, они записываются подряд без каких-либо разделителей. Каждая опция содержит один октет кода опции, за которым может следовать октет длины и серия октетов данных. Если место, занятое опциями, не кратно 4 октетам, используется заполнитель. Структура октета кода опции отражена на рис. 4.4.1.2.
Таблица 4.4.1.2. Коды протоколов Интернет
| Код протокола Интернет | Сокращенное название протокола | Описание |
| 0 | – | Зарезервировано |
| 1 | ICMP | Протокол контрольных сообщений [rfc792] |
| 2 | IGMP | Групповой протокол управления [rfc1112] |
| 3 | GGP | Протокол маршрутизатор-маршрутизатор [RFC-823] |
| 4 | IP | IP поверх IP (инкапсуляция/туннели) |
| 5 | ST | Поток [rfc1190] |
| 6 | TCP |
Протокол управления передачей [RFC-793] |
| 7 | UCL | UCL |
| 8 | EGP | Протокол внешней маршрутизации [RFC-888] |
| 9 | IGP | Протокол внутренней маршрутизации |
| 10 | BBN-MON | BBN-RCC мониторирование |
| 11 | NVP-II | Сетевой протокол для голосовой связи [RFC-741] |
| 12 | PUP | PUP |
| 13 | ARGUS | argus |
| 14 | Emcon | emcon |
| 15 | Xnet | Перекрестный сетевой отладчик [IEN158] |
| 16 | Chaos | Chaos |
| 17 | UDP | Протокол дейтаграмм пользователя [RFC-768] |
| 18 | MUX | Мультиплексирование [IEN90] |
| 19 | DCN-MEAS | DCN измерительные субсистемы |
| 20 | HMP | Протокол мониторирования ЭВМ (host [RFC-869]) |
| 21 | PRM | Мониторирование при передаче пакетов по радио |
| 22 | XNS-IDP | Xerox NS IDP |
| 23 | Trunk-1 | Trunk-1 |
| 24 | Trank-2 | Trunk-2 |
| 25 | Leaf-1 | Leaf-1 |
| 26 | Leaf-2 | Leaf-2 |
| 27 | RDP | Протокол для надежной передачи данных [RFC-908] |
| 28 | IRTP | Надежный TP для Интернет [RFC-938] |
| 29 | ISO-TP4 | iso транспортный класс 4 [RFC-905] |
| 30 | Netblt | Массовая передача данных [RFC-969] |
| 31 | MFE-NSP | Сетевая служба MFE |
| 32 | Merit-INP | Межузловой протокол Merit |
| 33 | SEP | Последовательный обмен |
| 34 | не определен | |
| 35 | IDRP | Междоменный протокол маршрутизации |
| 36 | XTP | Xpress транспортный протокол |
| 37 | DDP | Протокол доставки дейтаграмм |
| 38 | IDPR-CMTP | IDPR передача управляющих сообщений |
| 39 | TP++ | TP++ транспортный протокол |
| 40 | IL | IL-транспортный протокол |
| 41 | SIP | Простой Интернет-протокол |
| 42 | SDRP | Протокол маршрутных запросов для отправителя |
| 43 | SIP-SR | SIP исходный маршрут |
| 44 | SIP-Frag | SIP-фрагмент |
| 45 | IDRP | Интер-доменный маршрутный протокол |
| 46 | RSVP | Протокол резервирования ресурсов канала |
| 47 | GRE | Общая инкапсуляция маршрутов |
| 49 | BNA | BNA |
| 50 | SIPP-ESP | SIPP ESЗ |
| 52 | I-NLSP |
Интегрированная система безопасности сетевого уровня |
| 53 | Swipe | IP с кодированием |
| 54 | NHRP | nbma протокол определения следующего шага |
| 55-60 | не определены | |
| 61 | Любой внутренний протокол ЭВМ | |
| 62 | CFTP | CFTP |
| 63 | Любая локальная сеть | |
| 64 | Sat-Expak | Satnet и Expak |
| 65 | MIT-Subn | Поддержка субсетей MIT |
| 66 | RVD | Удаленный виртуальный диск MIT |
| 67 | IPPC | IPPC |
| 68 | Любая распределенная файловая система | |
| 69 | Sat-Mon | Мониторирование Satnet |
| 70 | не определен | |
| 71 | IPCV | Базовая пакетная утилита |
| 75 | PVP | Пакетный видео-протокол |
| 76 | BRsat-Mon | Резервное мониторирование Satnet |
| 78 | Wb-mon | Мониторирование Expak |
| 79 | Wb-expak | Широкополосная версия Expak |
| 80 | ISO-IP | iso Интернет протокол |
| 88 | IGRP | IGRP (Cisco) – внутренний протокол маршрутизации |
| 89 | OSPFIGP | OSPFIGP – внутренний протокол маршрутизации |
| 92 | MTP | Транспортный протокол мультикастинга |
| 101-254 | не определены | |
| 255 | зарезервировано |

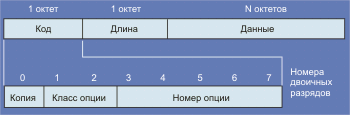

Рис. 4.4.1.2. Формат описания опций
Флаг копия равный 1 говорит о том, что опция должна быть скопирована во все фрагменты дейтаграммы. При равенстве этого флага 0 опция копируется только в первый фрагмент. Ниже приведены значения разрядов 2-битового поля класс опции:
| Значение поля класс опции | Описание |
| 0 | Дейтограмма пользователя или сетевое управление |
| 1 | Зарезервировано для будущего использования |
| 2 | Отладка и измерения (диагностика) |
| 3 | Зарезервировано для будущего использования |
В таблице, которую вы найдете ниже, приведены значения классов и номеров опций.
| Класс опции | Номер опции | Длина описания | Назначение |
| 0 | 0 | – | Конец списка опций. Используется, если опции не укладываются в поле заголовка (смотри также поле “заполнитель”) |
| 0 | 1 | – | Никаких операций (используется для выравнивания октетов в списке опций) |
| 0 | 2 | 11 | Ограничения,связанные с секретностью (для военных приложений) |
| 0 | 3 | * |
Свободная маршрутизация. Используется для того, чтобы направить дейтаграмму по заданному маршруту |
| 0 | 7 | * | Запись маршрута. Используется для трассировки |
| 0 | 8 | 4 | Идентификатор потока. Устарело. |
| 0 | 9 | * |
Жесткая маршрутизация. Используется, чтобы направить дейтаграмму по заданному маршруту |
| 2 | 4 | * | Временная метка Интернет |
* в колонке “длина” – означает – переменная.
Наибольший интерес представляют собой опции временные метки и маршрутизация. Опция записать маршрут создает дейтаграмму, где зарезервировано место, куда каждый маршрутизатор по дороге должен записать свой IP-адрес (например, утилита traceroute). Формат опции записать маршрут в дейтаграмме представлен ниже на рис. 4.4.1.3 (предусмотрено место для записи 9 IP-адресов, к сожаления, реализация RR не является обязательной):

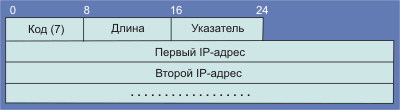

Рис. 4.4.1.3 Формат опций записать маршрут
Поле код содержит номер опции (7 в данном случае). Поле длина определяет размер записи для опций, включая первые 3 октета. Указатель отмечает первую свободную позицию в списке IP-адресов (куда можно произвести запись очередного адреса). Интересную возможность представляет опция маршрут отправителя, которая открывает возможность посылать дейтаграммы по заданному отправителем маршруту. Это позволяет исследовать различные маршруты, в том числе те, которые недоступны через узловые маршрутизаторы. Существует две формы такой маршрутизации: Свободная маршрутизация и Жесткая маршрутизация (маршрутизация отправителя). Форматы для этих опций показаны ниже:

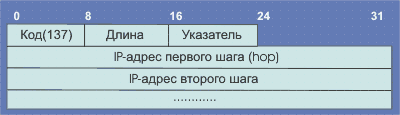

Рис. 4.4.1.3а. Формат опций маршрутизации
Жесткая маршрутизация означает, что адреса определяют точный маршрут дейтаграммы. Проход от одного адреса к другому может включать только одну сеть. Свободная маршрутизация отличается от предшествующей возможностью прохода между двумя адресами списка более чем через одну сеть. Поле длина задает размер списка адресов, а указатель отмечает адрес очередного маршрутизатора на пути дейтаграммы.
IP-слой имеет маршрутные таблицы, которые просматриваются каждый раз, когда IP получает дейтаграмму для отправки. Когда дейтаграмма получается от сетевого интерфейса, IP первым делом проверяет, принадлежит ли IP-адрес места назначения к списку локальных адресов, или является широковещательным адресом. Если имеет место один из этих вариантов, дейтаграмма передается программному модулю в соответствии с кодом в поле протокола. IP-процессор может быть сконфигурирован как маршрутизатор, в этом случае дейтаграмма может быть переадресована в другой узел сети. Маршрутизация на IP-уровне носит пошаговый характер. IP не знает всего пути, он владеет лишь информацией – какому маршрутизатору послать дейтаграмму с конкретным адресом места назначения.
Просмотр маршрутной таблицы происходит в три этапа:
-
Ищется полное соответствие адресу места назначения. В случае успеха, пакет посылается соответствующему маршрутизатору или непосредственно интерфейсу адресата. Связи точка-точка выявляются именно на этом этапе.
-
Ищется соответствие адресу сети места назначения. В случае успеха система действует также как и в предшествующем пункте. Одна запись в таблице маршрутизации соответствует всем ЭВМ, входящим в данную сеть.
-
Осуществляется поиск маршрута по умолчанию и, если он найден, дейтаграмма посылается в соответствующий маршрутизатор.
Для того чтобы посмотреть, как выглядит простая маршрутная таблица, воспользуемся командой netstat –rn (ЭВМ Sun. Флаг -r выводит на экран маршрутную таблицу, а -n отображает IP-адреса в цифровой форме. С целью экономии места таблица в несколько раз сокращена).
| routing tables destination | gateway | flags | refcnt | use | interface |
| 193.124.225.72 | 193.124.224.60 | ughd | 0 | 61 | le0 |
| 192.148.166.1 | 193.124.224.60 | ughd | 0 | 409 | le0 |
| 193.124.226.81 | 193.124.224.37 | ughd | 0 | 464 | le0 |
| 192.160.233.201 | 193.124.224.33 | ughd | 0 | 222 | le0 |
| 192.148.166.234 | 193.124.224.60 | ughd | 1 | 3248 | le0 |
| 193.124.225.66 | 193.124.224.60 | ughd | 0 | 774 | le0 |
| 192.148.166.10 | 193.124.224.60 | ughd | 0 | 621 | le0 |
| 192.148.166.250 | 193.124.224.60 | ughd | 0 | 371 | le0 |
| 192.148.166.4 | 193.124.224.60 | ughd | 0 | 119 | le0 |
| 145.249.16.20 | 193.124.224.60 | ughd | 0 | 130478 | le0 |
| 192.102.229.14 | 193.124.224.33 | ughd | 0 | 13206 | le0 |
| default | 193.124.224.33 | ug | 9 | 5802624 | le0 |
| 193.124.224.32 | 193.124.224.35 | u | 6 | 1920046 | le0 |
| 193.124.134.0 | 193.124.224.50 | ugd | 1 | 291672 | le0 |
Колонка destination – место назначение, Default – отмечает маршрут по умолчанию; Gateway – IP-адреса портов подключения (маршрутизаторов); REFCNT (reference count) – число активных пользователей маршрута; USE – число пакетов, посланных по этому маршруту; interface – условные имена сетевых интерфейсов. Расшифровка поля FLAGS приведено ниже:
| u | Маршрут работает (up). |
| g |
Путь к маршрутизатору (gateway), если этот флаг отсутствует, адресат доступен непосредственно. |
| h |
Маршрут к ЭВМ (host), адрес места назначения является полным адресом этой ЭВМ (адрес сети + адрес ЭВМ). Если флаг отсутствует, маршрут ведет к сети, а адрес места назначения является адресом сети. |
| d | Маршрут возник в результате переадресации. |
| m | Маршрут был модифицирован с помощью переадресации. |
Опция временные метки работает также как и опция запись маршрута. Каждый маршрутизатор на пути дейтаграммы делает запись в одном из полей дейтаграммы (два слова по 32 разряда; смотри раздел 4.4.15). Формат этой опции отображен на рисунке 4.4.1.4.
Рис. 4.4.1.4 Формат опции “временные метки”
Смысл полей длина и указатель идентичен тому, что сказано о предыдущих опциях. 4-битовое поле переполнение содержит число маршрутизаторов, которые не смогли записать временные метки из-за ограничений выделенного места в дейтаграмме. Значения поля флаги задают порядок записи временных меток маршрутизаторами:
Таблица 4.4.1.3.
| Значение флага | Назначение |
| 0 |
Записать только временные метки; опустить ip-адреса. |
| 1 |
Записать перед каждой временной меткой ip-адрес (как в формате на предыдущем рисунке). |
| 3 |
ip-адреса задаются отправителем; маршрутизатор записывает только временные метки, если очередной IP-адрес совпадает с адресом маршрутизатора |
Временные метки должны содержать время в миллисекундах, отсчитанное от начала суток. Если маршрутизатору некуда положить свою временную метку (число меток превысило 9), он инкрементирует счетчик переполнение.
Взаимодействие других протоколов с IP можно представить из схемы на рис. 4.4.1.5. В основании лежат протоколы, обеспечивающие обмен информацией на физическом уровне, далее следуют протоколы IP, ICMP, ARP, RARP, IGMP и протоколы маршрутизаторов. Чем выше расположен протокол, тем более высокому уровню он соответствует. Протоколы, имена которых записаны в одной и той же строке, соответствуют одному и тому же уровню. Но все разложить аккуратно по слоям невозможно – некоторые протоколы занимают промежуточное положение, что и отражено на схеме, (области таких протоколов захватывают два уровня. Здесь протоколы IP, ICMP и IGMP помещены на один уровень, для чего имеется не мало причин. Но иногда последние два протокола помещают над IP, так как их пакеты вкладываются в IP-дейтаграммы. Так что деление протоколов по уровням довольно условно. На самом верху пирамиды находятся прикладные программы, хотя пользователю доступны и более низкие уровни (например, ICMP), что также отражено на приведенном рисунке (4.4.1.5).

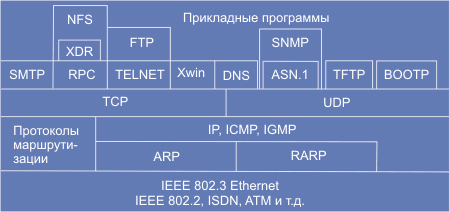

Рис. 4.4.1.5. Распределение протоколов Интернет по уровням
Интернет – это инструмент общения, средство доступа к информации и как всякий инструмент требует практики. Из вашего собственного опыта вы знаете, что можно прочесть ворох инструкций о том, как забивать гвозди, но научиться этому можно лишь на практике. Поэтому рекомендую с самого начала, читая данные тексты, чаще садитесь за терминал.
